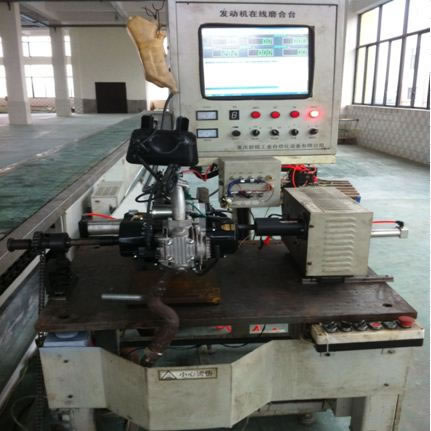

发动机加载(磁粉)热磨合测试台

使试验机(发动机)在带有一定载荷工况下进行热磨合试验，同时对发动机的运转性能及相关参数进行测试及检查。

系统检测项目:

1、发动机在一定载荷（20N.m）工况下进行热磨合运转，同时检测发动机运转性能，有无异响声(人工检测判定)。

2、测试并显示以下项目：

发动机电气性能参数：整流后的电流、电压。

档位显示

曲轴转速显示

输出轴转速显示

电源指示灯指示

3、检查发动机电（脚）启动性能、换挡性能、怠速性能、加速性能、发动机油道泵油性能及外观检查等。

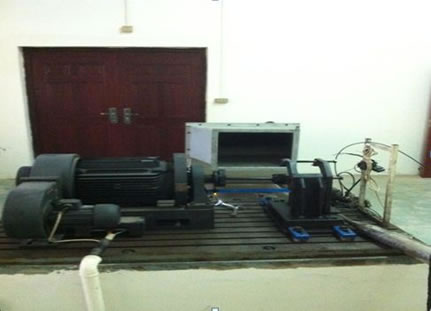

ACD-15FP型交流电力测功机系统

ACD-15型交流电力测功机系统是小型通用汽油机台架试验的专用检测设备，能够适应通用小型汽油机的性能试验，以及实现EPA认证实验所要求的工况。该系统采用交流电机和变频控制技术，以及计算机技术和实验软件，满足台架试验的测试要求。

本系统由下列几部分组成：

1.主机：交流电力测功机；

2. 测功机：SIEMENS交流变频调速装置；

3.油门执行机构：交流力矩电机；

4. 现场集散单元及现场检测传感器；

5.负载电阻箱；

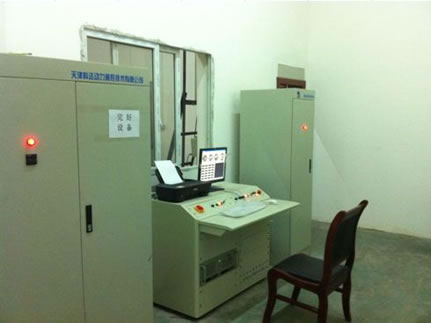

6.检测及数据处理部分：采用工控计算机，检测、显示各种检测参数，进行数据管理，打印试验报告，绘制发动机特性曲线。
